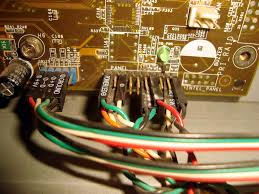

PANEL DE INCENDIDO
§
Antes de probar donde va cada cable fijarse en la serigrafia (el texto pintado
en la placa) de la motherboard ya que muchas veces tenemos indicado que cosa
conectar en cada pin.
§
Cuando debamos conectar los LEDs y no sepamos la polaridad tengamos en
cuenta que el %99,9 de las veces el positivo esta para el lado izquierdo. Si conectamos
al revés el LED este simplemente no funcionara, nada va a romperse.
§
La mayoría de las veces, empezando de la izquierda, primero esta el HD
LED, arriba el Power LED, luego el Reset Switch y arriba el Power Switch.
§
Cuando el Speaker no viene incluido en la motherboard este se conecta
por un cable doble que puede tener los pines juntos o separados.
§
El LED de encendido o Power, en ocasiones los dos pines de conexión
están separados por uno o dos pines en el medio, puede llegar a ser necesario
partir a la mitad el conector del gabinete para que podamos conectarlo.
§
En ocasiones los pines del Speaker están separados en un grupo diferente
que el resto de pines, sin embargo nunca se aleja mas de unos pocos
centímetros.
§
El conector de encendido o de reset no tiene polaridad, así que da igual
como lo conectemos, funcionara igual.
